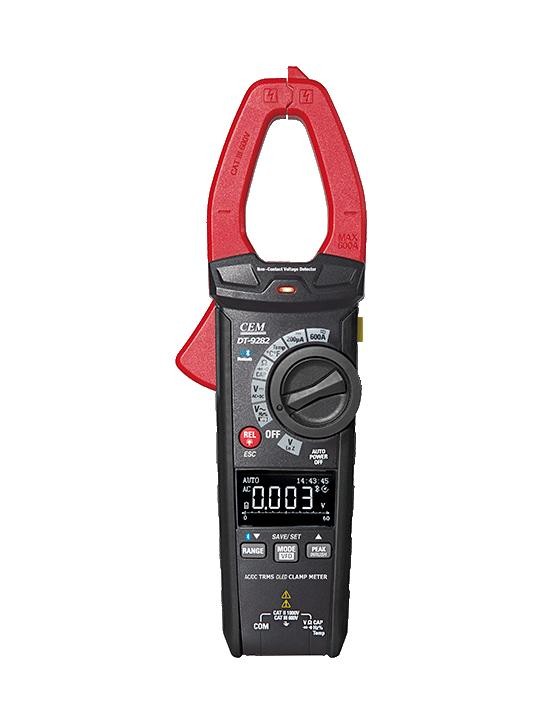

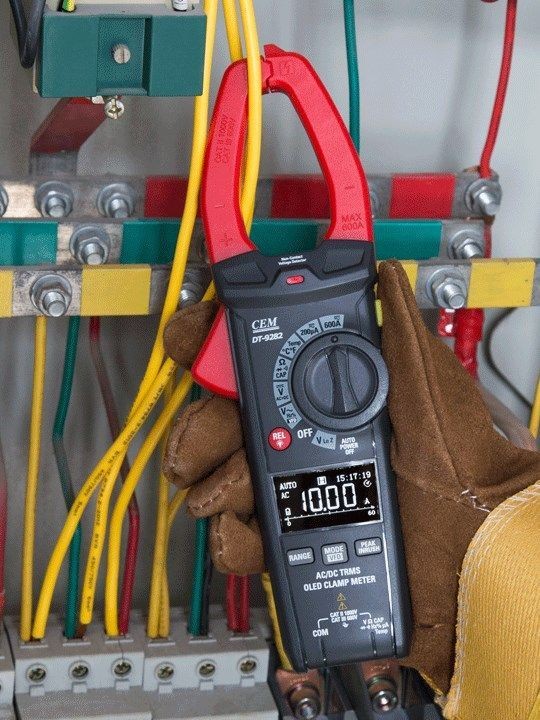

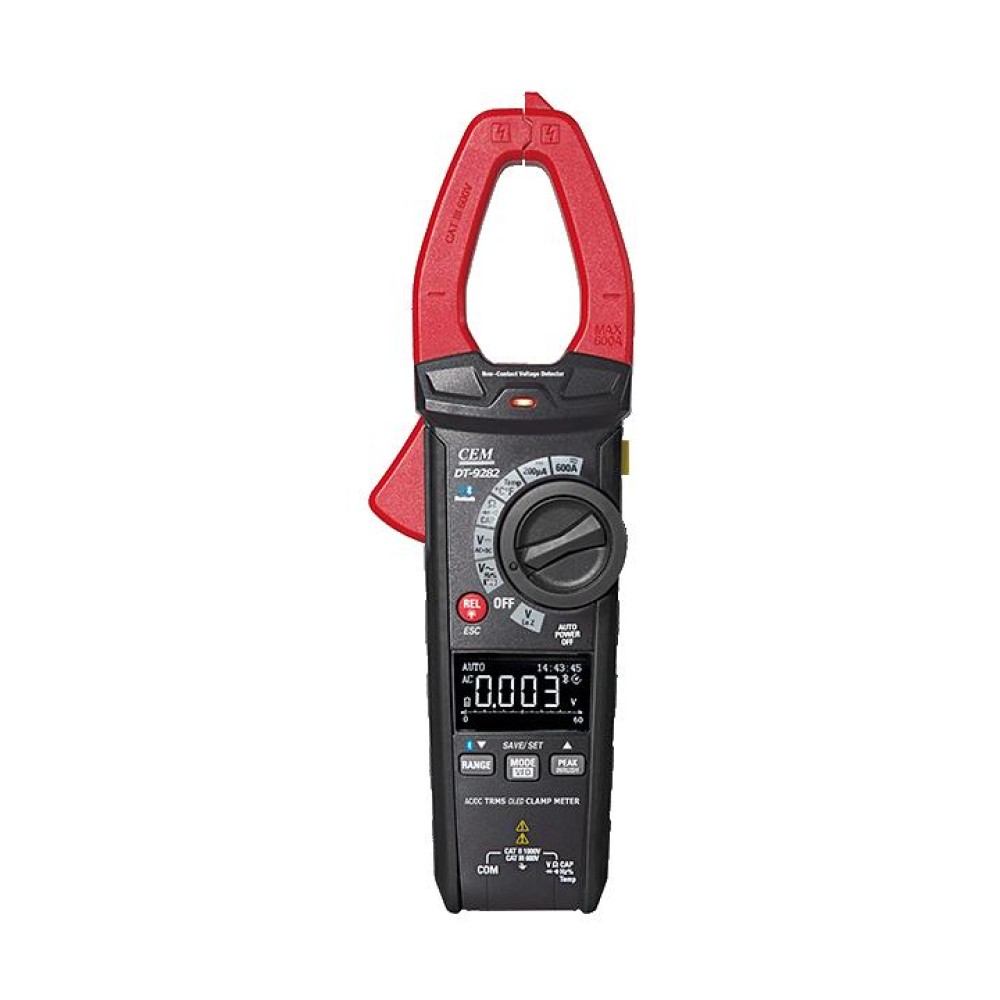

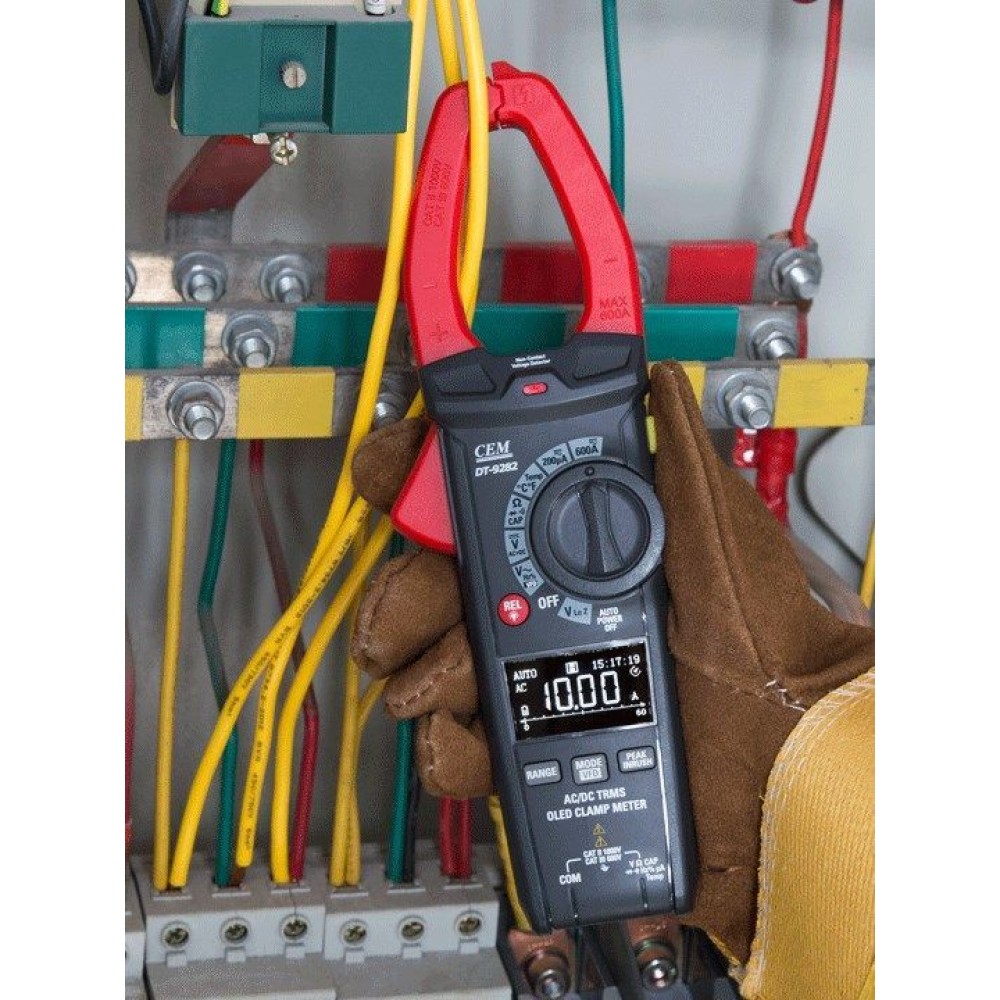

Клещи электроизмерительные СЕМ DT-9282

Характеристики прибора

Функция Диапазон Разрешение Точность ± (% от показания + количество разрядов) Истинное среднеквадратичное значение силы переменного тока 60,00 А 10 мА ± 2,0 % от показаний ± 8 разрядов 600,0 А 100 мА ± 2,5 % от показаний ± 8 разрядов Защита от превышения диапазона: максимальный входной ток 600 А.
Нормативная точность от 5 % до 100 % диапазона измерения.
Частотная характеристика: 50–60 Гц, истинное среднеквадратичное значение.
Максимальный пусковой ток на входе: 600 А; чувствительность к пусковому току: > 2 А. Постоянный ток 60,00 А 10 мА ± 2,0 % от показаний ± 8 разрядов 600,0 А 100 мА ± 2,5 % от показаний ± 8 разрядов Защита от превышения диапазона: максимальный входной ток 600 А. Измерение силы постоянного тока в микроамперах 200 мкА 1 мкА ± 0,9 % от показаний ± 6 разрядов Истинное СКЗ напряжения переменного тока (с ЧРП) 6,000 В 1 мВ ± 1,0 % от показаний ± 5 разрядов 60,00 В 10 мВ 600,0 В 100 мВ ± 1,2 % от показаний ± 5 разрядов 1000 В 1 В ± 1,5 % от показаний ± 5 разрядов Диапазон напряжения переменного тока для испытания частотно-регулируемого привода: 100–600 В.
Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синусоида);
50/60 Гц (все волны).
Нормативная точность от 5 % до 100 % диапазона измерения.
Максимально допустимое значение на входе: 1000 В переменного тока (среднеквадратичное значение).
Максимально допустимое пиковое значение на входе: 1000 В. Напряжение постоянного тока 6,000 В 1 мВ ± 0,9 % от показаний ± 3 разряда 60,00 В 10 мВ ± 1,0 % от показаний ± 3 разряда 600,0 В 100 мВ 1000 В 1 В ± 1,2 % от показаний ± 3 разряда Максимально допустимое значение на входе: 1000 В постоянного тока.
Переменный + постоянный ток: макс. 1000 В.
Точность указана в диапазоне: < 600 В, ±(2,0 % + 30); > 600 < 1000 В, ±(3,0 % + 20). Напряжение переменного/постоянного тока (низкий импеданс) 6,000 В 1 мВ ± 3,0 % от показаний ± 40 разрядов 60,00 В 10 мВ 600,0 В 0,1 В Защита от перезаряда: 600 В постоянного/переменного тока (среднеквадратичное значение).
Защита на входе: 600 В переменного тока (среднеквадратичное значение) или 600 В постоянного тока.
Низкое входное сопротивление: ~300 кОм (постоянный и переменный ток).
Точность указана в диапазоне ± 3,0 % от показаний ± 8 разрядов.
Максимальное входное напряжение 600 В. Сопротивление 600,0 Ом 0,1 Ом ± 1 % от показаний ± 4 разряда 6,000 кОм 1 Ом ± 1,5 % от показаний ± 2 разряда 60,00 кОм 10 Ом 600,0 кОм 100 Ом 6,000 МОм 1 кОм ± 2,0 % от показаний ± 5 разрядов 60,00 MОм 10 кОм ± 3 % от показаний ± 8 разрядов Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение). Емкость 99,99 нФ* 0,01 нФ ± 4,5 % от показаний ± 20 разрядов 999,9 нФ 0,1 нФ ± 3,0 % от показаний ± 5 разрядов 9,999 мкФ 0,001 мкФ 99,99 мкФ 0,01 мкФ 999,9 мкФ 0,1 мкФ 9,999 мФ 0,001 мФ 99,99 мФ 0,01 мФ ± 5 % от показаний ± 5 разрядов Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).
* < 99,99 нФ (нет спецификации). Частота с измерительными проводами (напряжение переменного тока) От10 Гц до 100 кГц ± 1,0 % от показаний ± 5 разрядов Защита на входе: 1000 В переменного тока (среднеквадратичное значение). Чувствительность: > 15 В переменного тока (среднеквадратичное значение, синусоида). Частота (переменный ток) От 45 Гц до 1 кГц ± 1,0 % от показаний ± 5 разрядов Чувствительность: > 20 А. Рабочий цикл 20,0–80,0 % 0,1 ± 1,2 % от показаний ± 10 разрядов Температура От -20 до 1000 °C 0,1/1 °C ± 3 % от показаний ± 3 °C От -4 до 1832 °F 0,1/1 °F ± 3 % от показаний ± 5 °F Датчик: термопара типа К.
Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение). Функция Условия тестирования Показания Диод Прямой постоянный ток составляет приблизительно
1 мА; макс. напряжение разомкнутой цепи 3 В. Падение прямого напряжения диода. Проверка на обрыв Максимальный тестовый ток 1,5 мА. Пока сопротивление меньше 50 Ом, раздается длинный звуковой сигнал. Защита на входе: 300 В постоянного тока или 300 В переменного тока (среднее квадратичное значение).
